Nachrüstsatz Zubehör Rückfahrkamera für MAN TGE inkl. separatem Display oder Plug & Play Anschlussadapter für Radio- oder Navigationssystem
Fahrzeugspezifischer Nachrüstsatz zur Nachrüstung einer Rückfahrkamera im neuen MAN TGE. Die Rückfahrkamera wird (wie auch ab Werk verbaut) an der 3. Bremsleuchte montiert, die Darstellung der Kamera erfolgt wahlweise auf dem Originalen Display der Radio-Navigationseinheit oder auf einem separaten Display (je nach Auswahl). Bei Anschluss am Original Radio oder Navigationssystem beachten Sie bitte die Kompatibilität (nicht alle Radios unterstützen die Darstellung der Kamera).
Produktinformationen
- Premium Farb-Rückfahrkamera für die Montage an der 3. Bremsleuchte
- Integrierte Infrarotbeleuchtung für perfekte Sicht bei Nacht
- der Kugelkopf der Anhängervorrichtung wird von der Kamera erfasst
- der Neigungswinkel der Kamera ist einstellbar
- E,- und CE,- Zulassung
- Anzeige der Kamera auf separatem Display oder im Display des Radio-/Navi (je nach Auswahl/Kompatibilität)
Lieferumfang
- AMPIRE Farb-Rückfahrkamera zur Montage an der 3. Bremsleuchte
- Schablone zur Montage der Rückfahrkamera an der 3. Bremsleuchte
- Lochbohrer zur Montage der Rückfahrkamera an der 3. Bremsleuchte
- 5 Zoll oder 7 Zoll Display oder Plug&Play Anschlussadapter für Radio/Navigation
- Signalfilter PWM-Signal (nur bei Anschluss an separatem Display im Lieferumfang)
- vor konfektionierter Kabelsatz
- Anschlussanleitung (deutsch)
- Codieranleitung (deutsch, nur bei Anschluss an Radio/Navigation)
Einbaudauer: ca. 4 - 5 Stunden
Folgende Anschlussvarianten zur Darstellung der Kamera stehen zur Auswahl
Anschlussadapter zum direkten Anschluss der Kamera an der Radio-/Navigationseinheit:
Verwenden Sie dieser Variante NUR wenn in Ihrem VW Crafter mit einer der folgenden Radio- oder Navigationseinheit ausgestattet ist:
- Navigation Standard (PR-Nummer: 7UF oder 7UT)
- Composition Media (PR-Nummer: I8E)
- Discover Media (PR-Nummer: I8E)
- Optionsinfotainment (PR-Nummer: 8AR)
- Einstiegsinfotainment / Radio Entry (PR-Nummer: I8I) in Kombination mit digitalen Radioempfang (PR-Nummer: QV3) oder Mirror-Link (PR-Nummer: 9WT)
-
NICHT für andere Radio/Navigationseinheiten wie z.B. Radio Ultralow PR-Nummer I7D geeignet, verwenden Sie für diese Fahrzeuge stets ein Zusatzdisplay!!
Die Rückfahrkamera wird in dieser Variante unmittelbar nachdem der R-Gang eingelegt wurde im Display des Radio / der Navigationseinheit dargestellt.
Bei dieser Anschlussvariante muss das Steuergerät 5F-Informationselektronik sowie das Steuergerät 10-Einparkhilfe (nur wenn verbaut) auf die Funktion der Rückfahrkamera codiert werden, diese Informationen liegen unserer Anleitung selbstverständlich bei. Die abschließende Codierung erfolgt mittels einem üblichen Diagnosesystem gemäß unserer Einbauanleitung (z.B. VCDS, VCP, ODIS usw.).

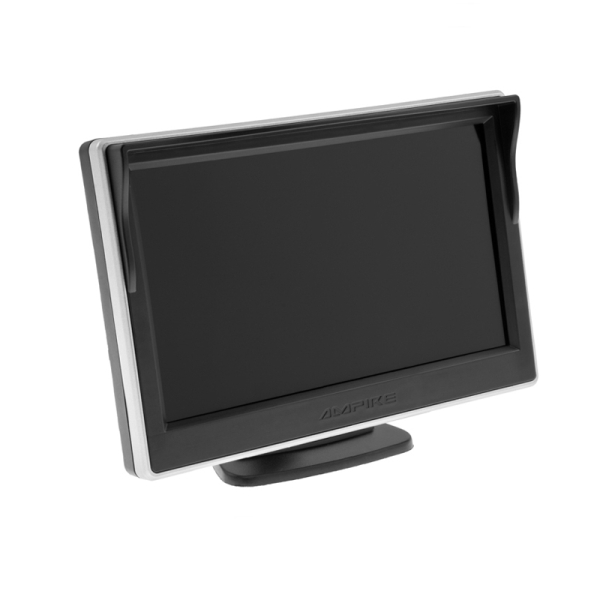

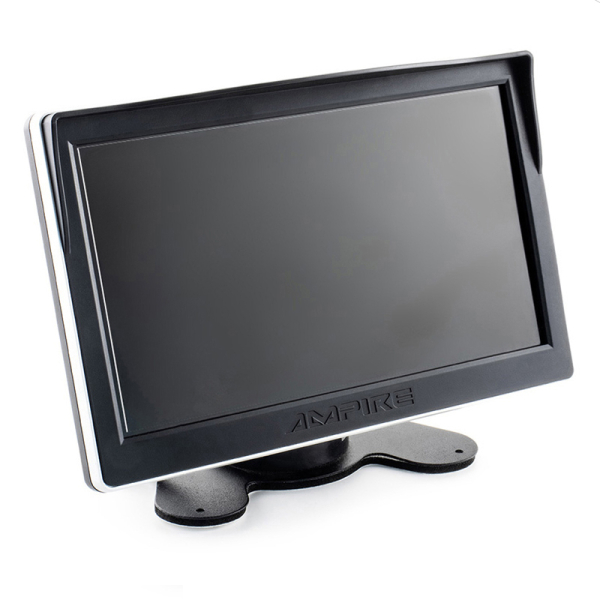

Anschlussvariante inkl. 5 Zoll oder 7 Zoll Display
Verwenden Sie eine dieser Varianten wenn in Ihrem MAN TGE ein Radio verbaut ist welches die Darstellung einer Rückfahrkamera NICHT ermöglicht. Die Rückfahrkamera wird in dieser Variante über das Signal der Rückfahrleuchte aktiviert, das Bild der Rückfahrkamera erscheint unmittelbar nachdem der R-Gang eingelegt wurde auf dem Zusatzdisplay. Weitere Informationen zu den verfügbaren Displays finden Sie unter den Artikelnummern RVA051, RVA071, RVA072
Produktinformationen Rückfahrkamera KVX-CRAFTER (beiliegend bei Anschluss an Radio oder Navigationseinheit)
- Hilfslinien: werkseitig eingeschaltet (ausschaltbar durch Kabelschlaufe trennen)
- Bildsensor: CMD-III. 1/4" High performance Digital Super Clarity Image Sensor
- Auflösung 648x488 Pixel
- Betrachtungswinkel 170°
- vertikale Einstellbarkeit der Kamera 20°
- Bildformat: NTSC
- 580 Zeilen Auflösung
- IP68 wasserdicht
- Integrierte Infrarotbeleuchtung für perfekte Sicht bei Nacht
- Integriertes Mikrofon
- Mindestbeleuchtung: 0 Lux
- Kabellänge: 10 Meter mit 8-pol. MINI-DIN Steckern
- E Zulassung E9-10R-05.1652
- CE approval EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
- FCC Approval ANSI C63.4-2003
Produktinformationen Rückfahrkamera KVA-CRAFTER (beiliegend bei Anschluss an separatem Display)
- Videostandard AHD 1080P 25F
- Bildsensor: GC2053 (FH8536H)
- Bildsensorgröße 1/2.9
- Auflösung 1920x1080 Pixel
- 3D Rauschunterdrückung
- Sequential Scanning
- Mindestbeleuchtung: 0,01 Lux
- Infrarotbeleuchtung für Sicht bei Nacht
- Signal/Rauschabstand >43dB
- Automatischer Weißabgleich
- Hilfslinien: eingeschaltet (ausschaltbar durch Kabelschlaufe trennen)
- horizontaler Betrachtungswinkel 125°
- vertikaler Betrachtungswinkel 70°
- diagonaler Betrachtungswinkel 165°
- bis 20° vertikal einstellbarer Kamerakopf
- Schutzklasse IP68 wasserdicht
- Kabellänge: 10 Meter mit 4-pol. MINI-DIN Steckern
- E Zulassung E9-10R-05.1652
- CE Zulassung EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
- FCC Zulassung ANSI C63.4-2003
Einbauhinweise
- Demontieren Sie die 3. Bremsleuchte und bauen die Kamera mittels beiliegender Schablone und Schrauben an dieser an (siehe Anleitung unter Downloads)
- Leitungssatz bis in den Fahrgastraum verlegen, der Anschluss erfolgt am separaten Display (5 oder 7 Zoll) oder an der Radio-/Navigationseinheit mittels beiliegendem Plug&Play Anschlussadapter (je nach ausgewählter Variante)
- Abschließend das Fahrzeug gemäß beiliegender Anleitung auf Rückfahrkamera codieren (nur bei Auswahl "Anschlussadapter für Radio-/Navigationseinheit)
Weitere Hinweise
- Die angebotenen Varianten mit separatem 5 Zoll oder 7 Zoll Display können ohne Einschränkung für alle MAN TGE verwendet werden.
- Die Variante mit dem Anschlussadapter zur Darstellung der Rückfahrkamera auf dem Bildschirm der Radio- oder Navigationseinheit kann nicht für alle VW Crafter verwendet werden, bitte Hinweise zu den Anschlussvarianten / Kompatibilität der PR-Nummern beachten!!
-
NICHT geeignet für den neuen MAN TGE Facelift ab ca. Modelljahr 2025, verwenden Sie für diese Fahrzeuge das Nachrüstset mit der Artikelnummer RVC-TGE-FL-ZUB
-
NICHT geeignet für MAN TGE mit Pritschen- oder Kofferaufbau, verwenden Sie für diese Fahrzeuge wahlweise das Nachrüstset mit der Artikelnummer RVC-TGE-PR oder RVC-TGE-PR-ZUB
Downloads
Montage gewünscht?
Diesen Artikel bieten wir auch komplett inkl. Montage zum Festpreis an (Aufpreis 419 Euro). Terminanfragen über unseren Kundenservice (www.wibutec.com/kontakt). Bitte geben Sie bei Anfragen stets die Fahrgestellnummer Ihres Autos mit an
