Retrofitkit accessoire achteruitrijcamera voor VW T5 en T5 Facelift-platform

Retrofitkit accessoire achteruitrijcamera voor VW T5 en T5 Facelift-platform

SKU: RVC-T5-PR
Categorie: Camerasystemen

Voer chassisnummer in:: Voer chassisnummer in:
Aansluitvariant:
Gewenste cameraversie:

van

89,00 €

incl. 19% VAT , plus

Oude prijs: 109,00 €

Selectie belastingzone / leveringsland

Levertijd: 2 - 4 Werkdagen (DE - int. verzendingen kunnen verschillen)

set

Nachrüstsatz Zubehör Rückfahrkamera für VW T5 und T5 Facelift Pritsche inkl. Display oder Anschlussinterface für Radio-/Navigationseinheit

Fahrzeugspezifischer Nachrüstsatz zur Nachrüstung einer Rückfahrkamera im neuen VW T5 mit Pritschenaufbau. Dieses Set eignet sich insbesondere für Fahrzeuge welche über eine Radioeinheit verfügen welche KEINE Darstellung einer Rückfahrkamera ermöglich - hier in den Varianten mit einem 5 Zoll oder 7 Zoll Display konfigurierbar.

Aber auch in Fahrzeugen mit einer Radio- oder Navigationseinheit welche die Darstellung einer Rückfahrkamera ermöglicht zu verwenden, das komplette Set enthält in dieser Variantenauswahl ein fahrzeugspezifisches Anschlussinterface - die Rückfahrkamera wird hierbei, wie auch werksseitig, bei eingelegtem R-Gang im Display des Radio-/Navigationssystem dargestellt. Die optische Einparkhilfe (hinter oder vorne+hinten) wird weiterhin dargestellt.

Lieferumfang:

AMPIRE Farb-Rückfahrkamera für Auf- und Unterbaumontage (je nach Auswahl)
5 Zoll Display, 7 Zoll Display oder Plug&Play Anschlussinterface für Radio/Navigation
Signalfilter für Rückfahrkamera
vorkonfektionierter Kabelsatz
Anschlussanleitung (deutsch)

Einbaudauer: ca. 4 - 5 Stunden

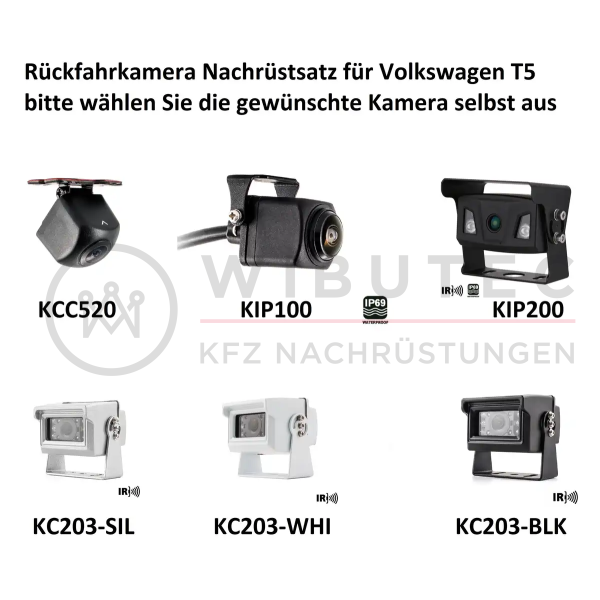

Hinweise zu den Kameravarianten:
Dieses Nachrüstset erhalten Sie in verscheidenen Kameravarianten, bitte wählen Sie die gewünschte Kameravariante selbst aus. Folgende Kameravarianten stehen zur Auswahl:

KCC502 Farb-Rückfahrkamera:

Bildwiedergabe gespiegelt, entspiegeln durch auftrennen einer Kabelschlaufe
Hilfslinien: werkseitig ausgeschaltet, einschaltbar durch auftrennen einer Kabelschlaufe
Bildsensor CMOS7070 mit 1.7mm Linse
Auflösung 648x488 Pixel
diagonaler Betrachtungswinkel 150°
vertikale Einstellungbarkeit der Kamera 0-90°
Bildformat: NTSC Farbe
480 Zeilen Auflösung
IP67 wasserdicht
Mindestbeleuchtung: 0,1 Lux
Betriebsspannung: 9-16 Volt DC
Stromverbrauch: max. 98mA
E Zulassung E9-10R-05.1652
CE Zulassung EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
FCC Zulassung ANSI C63.4-2003
Abmessungen: 24x24x27mm

KIP100 Ultra-Weitwinkel Farb-Rückfahrkamera:

Bildwiedergabe gespiegelt
Hilfslinien nicht abschaltbar
Bildsensor US Aptina mit Sankyo Linse
Auflösung 720x480 Pixel
diagonaler Betrachtungswinkel 205
horizontaler Betrachtungswinkel 190°
vertikale Einstellbarkeit der Kamera 0-90°
Bildformat: NTSC Farbe
500 Zeilen Auflösung
Schutzklasse IP69K wasserdicht
Mindestbeleuchtung: 0,5 Lux
Betriebsspannung: 9-16 Volt DC
Stromverbrauch: max. 35mA
Betriebstemperatur: -30° bis 70°C
E Zulassung E9-10R-05.1652
CE Zulassung EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
FCC Zulassung ANSI C63.4-2003
Abmessungen: 24x24x28mm (38mm mit Anschluss)

KC203 Farb-Rückfahrkamera (in der Farbe weiß, silber oder schwarz):

Bildsensor: SHARP 1/4'' Color
Sensortyp: CCD
Bildnorm: NTSC
Auflösung in Pixel: 512 x 492 (H x V)
Auflösung in Zeilen: 420 TVL (Enhanced)
Bildfrequenz: 60Hz
Lichtempfindlichkeit: 0 Lux (IR-Beleuchtung)
Anzahl der Infrarot-LED: 10 Stück
Linsenöffnung: 2.4 mm
Diagonaler Betrachtungswinkel: 120°
Belichtungszeit: 1/60~1/100.000 sec
Signal/Rauschabstand >48dB
Weissabgleich: automatisch
Pegelanpassung: automatisch
Ausgangssignal: Video über Cinch 1.0 Vpp 75 Ohm
Arbeitstemperatur: -30°C bis +70°C
Betriebsspannung: 12 Volt DC
Stromverbrauch ohne Infrarotbeleuchtung: 80mA
Stromverbrauch mit Infrarotbeleuchtung: 146mA
Abmessungen: 50 x 50 x 60 mm
Schutzklasse: IP67
Gesamtgewicht: 0.2 kg
E-Zulassung: E13-10R00-10R02-3857-00,
CE: 960323L14,960323L13
RoHS complied

KIP200 Ultra-Weitwinkel Farb-Rückfahrkamera:

Bildwiedergabe gespiegelt
Bildsensor SONY 1/3" NVP CCD
Auflösung 720x480 Pixel
diagonaler Betrachtungswinkel 160°
horizontaler Betrachtungswinkel 125
vertikaler Betrachtungswinkel 90°
Bildformat: NTSC Farbe
700 Zeilen Auflösung
Schutzklasse IP69K wasserdicht
Mindestbeleuchtung: 0 Lux
Infrarot-LEDs
Integriertes Mikrofon
Betriebsspannung: 9-16 Volt DC
Stromverbrauch: 85mA
Betriebstemperatur: -20° bis 70°C
Farbe: schwarz
Kabellänge: 10m Videokabel
E Zulassung E9-10R-05.1652
CE Zulassung
Abmessungen: 94x74x50mm

Hinweise zu den Anschlussvarianten:

Anschlussvariante inkl. 5 Zoll oder 7 Zoll Display:
Verwenden Sie eine dieser Varianten wenn in Ihrem VW T5 ein Radio verbaut ist welches KEINE Darstellung einer Rückfahrkamera ermöglicht. Die Rückfahrkamera wird in dieser Variante über das Signal der Rückfahrleuchte aktiviert, das Bild der Rückfahrkamera erscheint unmittelbar nachdem der R-Gang eingelegt wurde.
Informationen zu den verfügnaren Displays finden Sie unter den Artikelnummern RVA051, RVA071, RVA072

Anschlussvariante inkl. Anschlussinterface für Radio-/Navigationseinheit:
Verwenden Sie dieser Variante wenn in Ihrem VW T5 mit einem der folgenden Radio- oder Navigationseinheit ausgestattet ist:

RNS 2 / MFD 2
RNS 510 / MFD 3
RCD 510 (nur bei vorhandenem Kameraanschluss am Gerät!!)

Die Rückfahrkamera wird in dieser Variante über das Signal der Rückfahrleuchte aktiviert, das Bild der Rückfahrkamera erscheint unmittelbar nachdem der R-Gang eingelegt wurde im Display des Radio / der Navigationseinheit. Die abschließende Codierung erfolgt mittels einem üblichen Diagnosesystem gemäß unserer Einbauanleitung (z.B. VCDS, VCP, ODIS usw.).

Einbauhinweise:

Rückfahrkamera aus dem Lieferumfang an geeigneter Stelle am Fahrzeug montieren und ausrichten
Leitungssatz bis in den Fahrgastraum verlegen, der Anschluss erfolgt am separaten Display 5 oder 7 Zoll) oder an der Radio-/Navigationseinheit mittels beiliegendem Plug&Play Anschlussinterface (je nach ausgewählter Variante)
Abschließend das Fahrzeug gemäß beiliegender Anleitung auf Rückfahrkamera codieren (nur bei Auswahl "Anschlussinterface für Radio-/Navigationseinheit)

Allgemeine Hinweise:

Die Variante mit dem Anschlussinterface zur Darstellung der Rückfahrkamera kann nur bei entsprechender Radio- oder Navigationseinheit verwendet werden, hierbei muss das Radio- bzw. Navigationssystem sowie das Steuergerät der Einparkhilfe auf Rückfahrkamera codiert werden (entsprechende Informationen sind in unserer Anschlussanleitung vorhanden!
Die angebotenen Varinaten mit separatem 5 Zoll oder 7 Zoll Display können ohne Einschränkung für alle VW T5 und T5 Facelift verwendet werden.

Montage gewünscht?
Diesen Artikel bieten wir auch komplett inkl. Montage zum Festpreis (Aufpreis 429 Euro) an. Terminanfragen unter kundenservice@wibutec.de. Bitte geben Sie bei Anfragen stets die Fahrgestellnummer Ihres Autos mit an
