Retrofit kit accessoire achteruitrijcamera voor MAN TGE laadbak of bakwagen

Retrofit kit accessoire achteruitrijcamera voor MAN TGE laadbak of bakwagen

SKU: RVC-TGE-PR-ZUB
Categorie: Kamerasysteme

Aansluitvariant:

van

199,00 €

incl. 19% VAT , plus

Selectie belastingzone / leveringsland

Dit item heeft variaties. Selecteer de gewenste variatie.

Beschrijving
Beoordelingen
Productveiligheid (1)

Nachrüstsatz Zubehör Rückfahrkamera für MAN TGE Pritsche oder Kofferaufbau inkl. separatem Display oder Plug & Play Anschlussadapter für Radio- oder Navigationssystem

Fahrzeugspezifischer Nachrüstsatz zur Nachrüstung einer Rückfahrkamera im neuen MAN TGE mit Pritschen- oder Kofferaufbau. Die Rückfahrkamera wird im Heckbereich am Unterfahrschutz / Lampenträger mittig montieren, die Darstellung der Kamera erfolgt wahlweise auf dem Originalen Display der Radio-Navigationseinheit oder auf einem separaten Display (je nach Auswahl). Bei Anschluss am Original Radio oder Navigationssystem beachten Sie bitte die Kompatibilität (nicht alle Radios unterstützen die Darstellung der Kamera).

Produktinformationen

Premium Farb-Rückfahrkamera für Auf- oder Unterbaumontage
Integrierte Infrarotbeleuchtung für perfekte Sicht bei Nacht
der Kugelkopf der Anhängervorrichtung wird von der Kamera erfasst
der Neigungswinkel der Kamera ist einstellbar
E,- und CE,- Zulassung
Anzeige der Kamera auf separatem Display oder im Display des Radio-/Navi (je nach Auswahl/Kompatibilität)

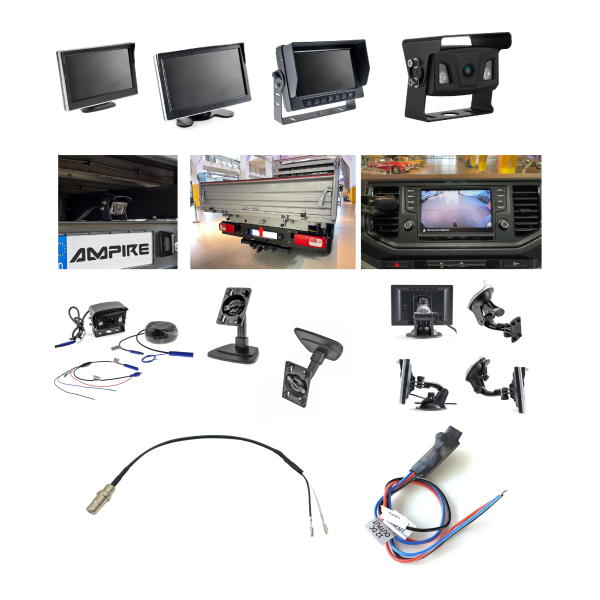

Lieferumfang

AMPIRE Farb-Rückfahrkamera für Auf- oder Unterbaumontage
5 Zoll oder 7 Zoll Display oder Plug&Play Anschlussadapter für Radio/Navigation
Signalfilter PWM-Signal (nur bei Anschluss an separatem Display im Lieferumfang)
vor konfektionierter Kabelsatz
Anschlussanleitung (deutsch)
Codieranleitung (deutsch, nur bei Anschluss an Radio/Navigation)

Einbaudauer: ca. 4 - 5 Stunden

Folgende Anschlussvarianten zur Darstellung der Kamera stehen zur Auswahl

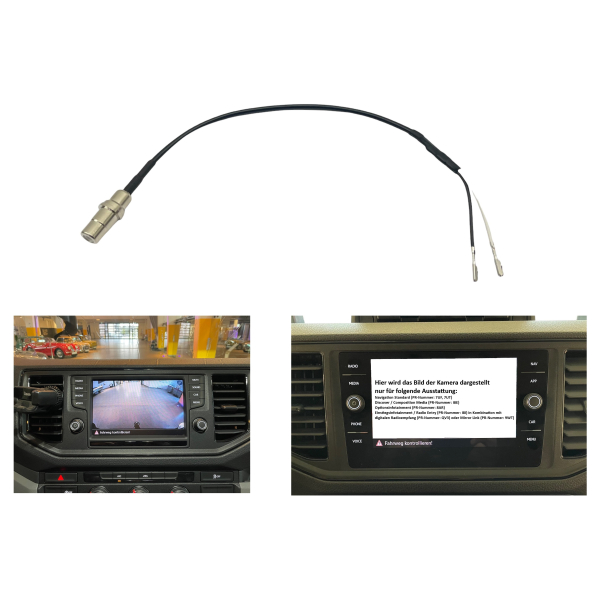

Anschlussadapter zum direkten Anschluss der Kamera an der Radio-/Navigationseinheit:

Verwenden Sie dieser Variante NUR wenn ihr MAN TGE mit einer der folgenden Radio- oder Navigationseinheit ausgestattet ist:

Navigation Standard (PR-Nummer: 7UF oder 7UT)
Composition Media (PR-Nummer: I8E)
Discover Media (PR-Nummer: I8E)
Optionsinfotainment (PR-Nummer: 8AR)
Einstiegsinfotainment / Radio Entry (PR-Nummer: I8I) in Kombination mit digitalen Radioempfang (PR-Nummer: QV3) oder Mirror-Link (PR-Nummer: 9WT)
NICHT für andere Radio/Navigationseinheiten wie z.B. Radio Ultralow PR-Nummer I7D geeignet, verwenden Sie für diese Fahrzeuge stets ein Zusatzdisplay!!

Die Rückfahrkamera wird in dieser Variante unmittelbar nachdem der R-Gang eingelegt wurde im Display des Radio / der Navigationseinheit dargestellt.

Bei dieser Anschlussvariante muss das Steuergerät 5F-Informationselektronik sowie das Steuergerät 10-Einparkhilfe (nur wenn verbaut) auf die Funktion der Rückfahrkamera codiert werden, diese Informationen liegen unserer Anleitung selbstverständlich bei. Die abschließende Codierung erfolgt mittels einem üblichen Diagnosesystem gemäß unserer Einbauanleitung (z.B. VCDS, VCP, ODIS usw.).

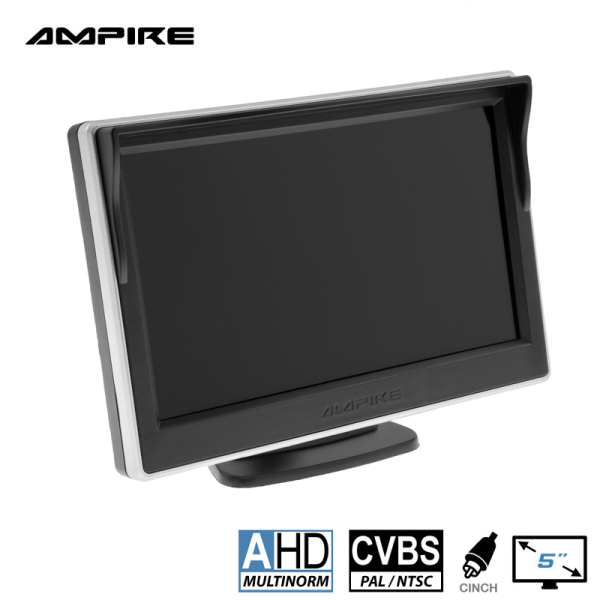

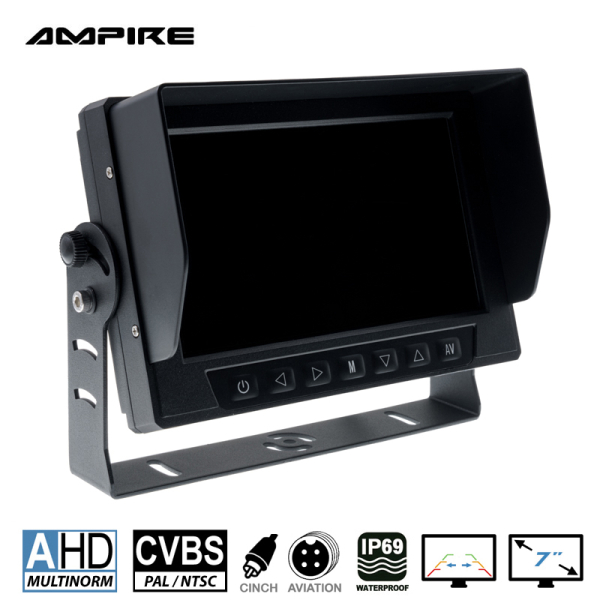

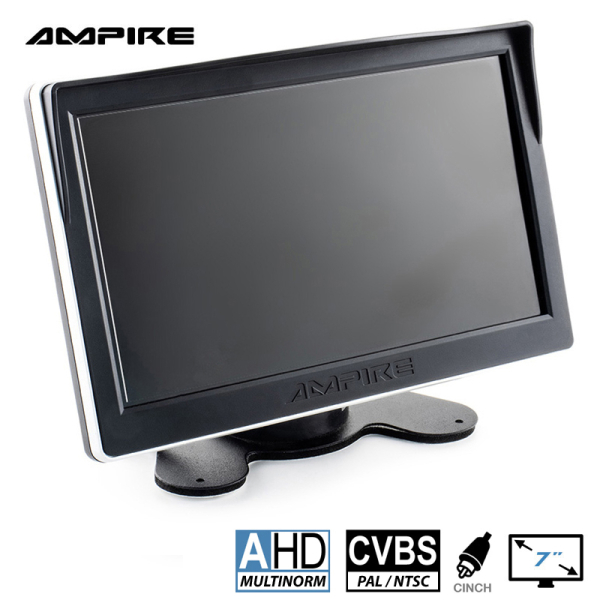

Anschlussvariante inkl. 5 Zoll oder 7 Zoll Display

Verwenden Sie eine dieser Varianten wenn in Ihrem MAN TGE ein Radio verbaut ist welches die Darstellung einer Rückfahrkamera NICHT ermöglicht. Die Rückfahrkamera wird in dieser Variante über das Signal der Rückfahrleuchte aktiviert, das Bild der Rückfahrkamera erscheint unmittelbar nachdem der R-Gang eingelegt wurde auf dem Zusatzdisplay. Weitere Informationen zu den verfügbaren Displays finden Sie unter den Artikelnummern RVA051, RVA071, RVA072

Produktinformationen Rückfahrkamera KVX300 (beiliegend bei Anschluss an Radio oder Navigationseinheit)

Bildsensor SONY 1/3" NVP CCD
Auflösung 720x480 Pixel
diagonaler Betrachtungswinkel 160°
horizontaler Betrachtungswinkel 125°
vertikaler Betrachtungswinkel 90°
Bildformat: CVBS NTSC Farbe
700 Zeilen Auflösung
Schutzklasse IP69K wasserdicht
Mindestbeleuchtung: 0 Lux
Infrarotbeleuchtung für Sicht bei Nacht
Farbe: schwarz
Kabellänge: 10m Videokabel mit 4P MINI-DIN Steckern
E Zulassung E9-10R-05.1652
CE Zulassung
Abmessungen: 94x74x50mm

Produktinformationen Rückfahrkamera KVA300 (beiliegend bei Anschluss an separatem Display)

Videostandard AHD 1080P 25F
Bildsensor: GC2053 (FH8536H)
Bildsensorgröße 1/2.9
Auflösung 1920x1080 Pixel
3D Rauschunterdrückung
Sequential Scanning
Mindestbeleuchtung: 0,01 Lux
Infrarotbeleuchtung für Sicht bei Nacht
Signal/Rauschabstand >43dB
Automatischer Weißabgleich
Hilfslinien: eingeschaltet (ausschaltbar durch Kabelschlaufe trennen)
horizontaler Betrachtungswinkel 125°
vertikaler Betrachtungswinkel 70°
diagonaler Betrachtungswinkel 165°
Schutzklasse IP69K wasserdicht
Betriebstemperatur: -20° bis 70°C
Farbe: schwarz
Kabellänge: 10 Meter mit 4-pol. MINI-DIN Steckern
E Zulassung E9-10R-05.1652
CE Zulassung EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
FCC Zulassung ANSI C63.4-2003
Abmessungen: 94x74x50mm

Einbauhinweise

Rückfahrkamera im Heckbereich am Unterfahrschutz / Lampenträger mittig montieren
Leitungssatz bis in den Fahrgastraum verlegen, der Anschluss erfolgt am separaten Display (5 oder 7 Zoll) oder an der Radio-/Navigationseinheit mittels beiliegendem Plug&Play Anschlussadapter (je nach ausgewählter Variante)
Abschließend das Fahrzeug gemäß beiliegender Anleitung auf Rückfahrkamera codieren (nur bei Auswahl "Anschlussadapter für Radio-/Navigationseinheit)

Weitere Hinweise

Die angebotenen Varianten mit separatem 5 Zoll oder 7 Zoll Display können ohne Einschränkung für alle MAN TGE verwendet werden.
Die Variante mit dem Anschlussadapter zur Darstellung der Rückfahrkamera auf dem Bildschirm der Radio- oder Navigationseinheit kann nicht für alle MAN TGE verwendet werden, bitte Hinweise zu den Anschlussvarianten / Kompatibilität der PR-Nummern beachten!!
Für Fahrzeuge mit SFD2 verwenden Sie bitte stets den Nachrüstsatz mit einem separaten Display (Fahrzeuge ab ca. Mitte 2024) - weitere Informationen finden Sie unter dem folgenden Link >> bitte hier klicken <<
NICHT geeignet für den neuen MAN TGE Facelift ab ca. Modelljahr 2025, verwenden Sie für diese Fahrzeuge das Nachrüstset mit der Artikelnummer xxxxxx
NICHT geeignet für MAN TGE mit Kastenaufbau, verwenden Sie für diese Fahrzeuge wahlweise das Nachrüstset mit der Artikelnummer RVC-TGE oder RVC-TGE-ZUB

Downloads

Anschlussanleitung Rückfahrkamera KVX300
Anschlussanleitung Rückfahrkamera KVA300
Anschlussanleitung 5 Zoll Display RVA051
Anschlussanleitung 5 Zoll Display RVA071
Anschlussanleitung 5 Zoll Display RVA072
Anschlussanleitung Signalfilter für Rückfahrkamera
Die Anleitung für den direkten Anschluss an der Radio-Navigationseinheit erhalten Sie per E-Mail

Montage gewünscht?

Diesen Artikel bieten wir auch komplett inkl. Montage zum Festpreis an (Aufpreis 419 Euro). Terminanfragen über unseren Kundenservice (www.wibutec.com/kontakt). Bitte geben Sie bei Anfragen stets die Fahrgestellnummer Ihres Autos mit an
