Nachrüstsatz Zubehör Rückfahrkamera für VW T6 Pritsche

Nachrüstsatz Zubehör Rückfahrkamera für VW T6 Pritsche

Artikelnummer: RVC-T6-PR-ZUB
Kategorie: Kamerasysteme

Bitte Fahrgestellnummer eintragen:: Bitte Fahrgestellnummer eintragen:
gewünschte Kameraausführung:
Anschlussvariante:
Radstand:

329,00 €

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Set

Beschreibung
Bewertungen
Produktsicherheit (1)

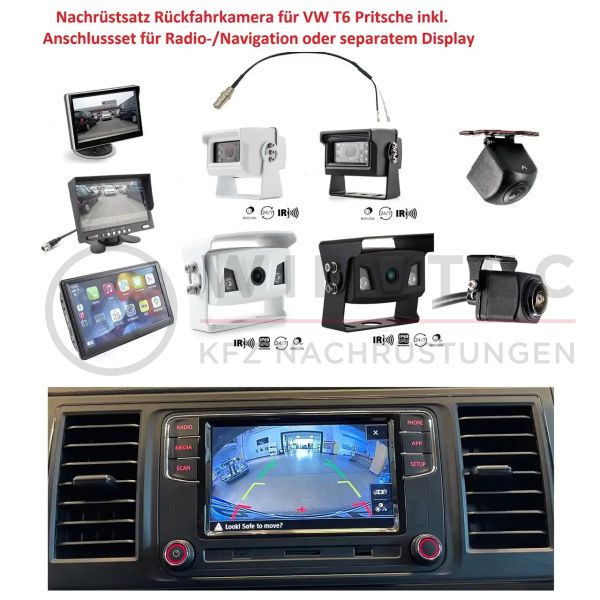

Nachrüstsatz Zubehör Rückfahrkamera für VW T6 Pritsche inkl. Display oder Anschlussadapter zur Darstellung auf der Radio-/Navigationseinheit

Fahrzeugspezifischer Nachrüstsatz zur Nachrüstung einer Rückfahrkamera im neuen VW T6 mit Pritschenaufbau. Bitte wählen Sie aus den Variationen die für Ihr Fahrzeug gewünschte und kompatible Kamera und Anschlussvariante aus.

Produktinformationen:

Premium Farb-Rückfahrkamera für Auf- oder Unterbaumontage (je nach Auswahl)
Integrierte Infrarotbeleuchtung für perfekte Sicht bei Nacht (je nach Kameraauswahl)
der Kugelkopf der Anhängervorrichtung wird von der Kamera erfasst
der Neigungswinkel der Kamera ist einstellbar
Hilfslinien: werkseitig eingeschaltet (ausschaltbar durch Kabelschlaufe trennen)
E,- CE,- und FCC- Zulassung (je nach Kameraauswahl)

Lieferumfang:

AMPIRE Farb-Rückfahrkamera für Auf- oder Unterbaumontage (je nach Auswahl)
5 Zoll Display, 7 Zoll Display oder Plug&Play Anschlussadapter für Radio/Navigation
Signalfilter PWM-Signal (nur bei Anschluss an sep. Display)
vorkonfektionierter Kabelsatz
Anschlussanleitung (deutsch)

Einbaudauer: ca. 4 - 5 Stunden

Hinweise zu den Anschlussvarianten:

Anschlussadapter zum direkten Anschluss der Kamera an der Radio-/Navigationseinheit

Verwenden Sie dieser Variante NUR wenn in Ihrem VW T6 mit einer der folgenden Radio- oder Navigationseinheit ausgestattet ist. Die Rückfahrkamera wird hierbei, wie auch werksseitig, bei eingelegtem R-Gang im Display des Radio-/Navigationssystem dargestellt.:

Navigation (PR-Nummer: 7UF, 7UP, 7UG, 7UH, 8AY)
Composition Media (PR-Nummer: I8F in Kombination mit PR-Nummer: 9WT oder QV3)
Composition Colour (PR-Nummer: I6V in Kombination mit PR-Nummer: 9WT und QV3)
Composition Media (PR-Nummer: I7A in Kombination mit PR-Nummer: 9WT oder QV3)

Die Rückfahrkamera wird in dieser Variante unmittelbar nachdem der R-Gang eingelegt wurde im Display des Radio / der Navigationseinheit dargestellt. Bei dieser Anschlussvariante muss das Steuergerät 5F-Informationselektronik sowie das Steuergerät 10-Einparkhilfe (nur wenn verbaut) auf die Funktion der Rückfahrkamera codiert werden, diese Informationen liegen unserer Anleitung selbstverständlich bei. Die abschließende Codierung erfolgt mittels einem üblichen Diagnosesystem gemäß unserer Einbauanleitung (z.B. VCDS, VCP, ODIS usw.).

Anschlussvariante inkl. 5 Zoll oder 7 Zoll Display

Verwenden Sie eine dieser Varianten wenn in Ihrem VW Crafter ein Radio verbaut ist welches die Darstellung einer Rückfahrkamera NICHT ermöglicht. Die Rückfahrkamera wird in dieser Variante über das Signal der Rückfahrleuchte aktiviert, das Bild der Rückfahrkamera erscheint unmittelbar nachdem der R-Gang eingelegt wurde auf dem Zusatzdisplay. Informationen zu den verfügbaren Displays finden Sie unter den Artikelnummern RVA051, RVA071, RVA072

Hinweise zu den Kameravarianten:

Dieses Nachrüstset erhalten Sie in 4 verschiedenen Kameravarianten. Die KIP100 und KIP200 sind Ultraweitwinkelkameras mit einem besonders hohen diagonalen Betrachtungswinkel von 205 - somit wird, je nach Einbauposition, der gesamte Heckbereich erfasst.

KC203 Rückfahrkamera (alle 3 Farben)

Bildsensor: SHARP 1/4'' Color
Sensortyp: CCD
Bildnorm: NTSC
Auflösung in Pixel: 512 x 492 (H x V)
Auflösung in Zeilen: 420 TVL (Enhanced)
Bildfrequenz: 60Hz
Lichtempfindlichkeit: 0 Lux (IR-Beleuchtung)
Anzahl der Infrarot-LED: 10 Stück
Linsenöffnung: 2.4 mm
Horizontaler Betrachtungswinkel: 70°
Vertikaler Betrachtungswinkel: 50°
Belichtungszeit: 1/60~1/100.000 sec
Signal/Rauschabstand >48dB
Weissabgleich: automatisch
Pegelanpassung: automatisch
Arbeitstemperatur: -30°C bis +70°C
Stromverbrauch ohne Infrarotbeleuchtung: 80mA
Stromverbrauch mit Infrarotbeleuchtung: 146mA
Abmessungen: 50 x 50 x 60 mm
Schutzklasse: IP67
E-Zulassung: E13-10R00-10R02-3857-00,
CE: 960323L14,960323L13

KTX802 Rückfahrkamera:

2 verschiedene Hilfslinien: werkseitig ausgeschaltet (einschaltbar)
schwarzmattes Kunststoff-Gehäuse mit Edelstahlbefestigung
Bildwiedergabe gespiegelt (einstellbar)
Bildwiedergabe 180° gedreht (einstellbar)
Bild-Sensortyp 1/4'' 1233 HD Color CMOS Low Light Sensor
Videosignal NTSC mit 60 Bilder/Sekunde
Auflösung Pixel 960H×480V
DIN Schutzklasse IP69K
Auslösung 800 TV-Zeilen
Belichtung 1/50-60~1/15000 Sekunden
Rauschabstand =>46dB
Dynamik >>74dB
Lichtempfindlichkeit < 0.01 Lux/F1.2
Ausgangssignal 1.0Vp-p, 75 OHM
Automatischer Weißabgleich
Automatische Videopegelanpassung
Betriebsspannung 12 Volt DC
Stromverbrauch 25-55mA
diagonaler Betrachtungswinkel 188°
horizontaler Betrachtungswinkel 155°
vertikaler Betrachtungswinkel 113°
Abmessungen Kamera 20.7x20.7x17.8mm
Arbeitstemperatur -40°C bis +75°C
Lagertemperatur -60°C bis 105°C
E zertifiziert
ZULASSUNGEN: CE Directive of 2004/108/EC, EN55022: 2010, EN 55024: 2010 Report No. STR12058091E, FCC Part 15B Report No. STR12058092E-3

KIP100 Rückfahrkamera:

Bildwiedergabe gespiegelt
Hilfslinien nicht abschaltbar
Bildsensor US Aptina mit Sankyo Linse
Auflösung 720x480 Pixel
diagonaler Betrachtungswinkel 205
horizontaler Betrachtungswinkel 190°
vertikale Einstellbarkeit der Kamera 0-90°
Bildformat: NTSC Farbe
500 Zeilen Auflösung
Schutzklasse IP69K wasserdicht
Mindestbeleuchtung: 0,5 Lux
Betriebsspannung: 9-16 Volt DC
Stromverbrauch: max. 35mA
Betriebstemperatur: -30° bis 70°C
E Zulassung E9-10R-05.1652
CE Zulassung EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
FCC Zulassung ANSI C63.4-2003
Abmessungen: 24x24x28mm (38mm mit Anschluss)

KIP200 Rückfahrkamera

Bildwiedergabe gespiegelt
Bildsensor SONY 1/3" NVP CCD
Auflösung 720x480 Pixel
diagonaler Betrachtungswinkel 160°
horizontaler Betrachtungswinkel 125
vertikaler Betrachtungswinkel 90°
Bildformat: NTSC Farbe
700 Zeilen Auflösung
Schutzklasse IP69K wasserdicht
Mindestbeleuchtung: 0 Lux
Infrarot-LEDs
Integriertes Mikrofon
Stromverbrauch: 85mA
Betriebstemperatur: -20° bis 70°C
E Zulassung E9-10R-05.1652
CE Zulassung
Abmessungen: 94x74x50mm

Einbauhinweise:

Rückfahrkamera im Heckbereich am Unterfahrschutz / Lampenträger mittig montieren
Leitungssatz bis in den Fahrgastraum verlegen, der Anschluss erfolgt am separaten Display (5 oder 7 Zoll) oder an der Radio-/Navigationseinheit mittels beiliegendem Plug&Play Anschlussadapter (je nach ausgewählter Variante)
Abschließend das Fahrzeug gemäß beiliegender Anleitung auf Rückfahrkamera codieren (nur bei Auswahl "Anschlussadapter für Radio-/Navigationseinheit)

Weitere Hinweise:

Die angebotenen Varianten mit separatem 5 Zoll oder 7 Zoll Display können ohne Einschränkung für alle VW T6.1 verwendet werden.
Die Variante mit dem Anschlussadapter zur Darstellung der Rückfahrkamera auf dem Bildschirm der Radio- oder Navigationseinheit kann nicht für alle VW T6 verwendet werden, bitte Hinweise zu den Anschlussvarianten / Kompatibilität der PR-Nummern beachten!!
NICHT geeignet für VW T6 mit Kastenaufbau, Transorter, Multivan, California etc., verwenden Sie für diese Fahrzeuge wahlweise das Nachrüstset mit der Artikelnummer RVC-T6 oder RVC-T6-ZUB

Montage gewünscht?:

Diesen Artikel bieten wir auch komplett inkl. Montage zum Festpreis an (Aufpreis 429 Euro). Terminanfragen über unseren Kundenservice (www.wibutec.com/kontakt). Bitte geben Sie bei Anfragen stets die Fahrgestellnummer Ihres Autos mit an
