NAVLINKZ videofeeder AHD/FBAS/HDMI geschikt Uconnnect5 10 inch

NAVLINKZ videofeeder AHD/FBAS/HDMI geschikt Uconnnect5 10 inch

SKU: HDV-UCON10
Categorie: jeep

539,00 €

incl. 19% VAT , plus

Choose tax zone / country of delivery

Levertijd: 3 - 5 Werkdagen (DE - int. verzendingen kunnen verschillen)

deel

Beschrijving
Beoordelingen
PDF (1)

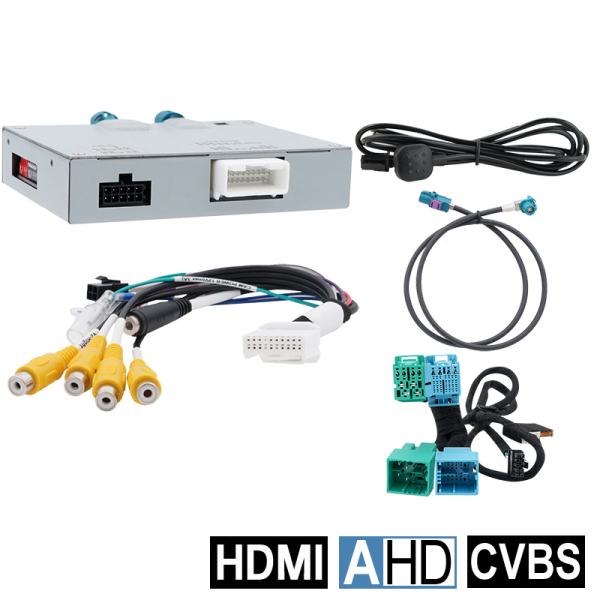

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. FBAS und AHD fähig. Zusätzlicher HDMI Eingang. Passend für Alfa Romeo Tonale, Fiat 500 und 500e, Ducato3 (Serie 8) und Tipo und Jeep Compass mit Uconnect und 10 oder 10.25 Zoll Tablet Monitor.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Alfa RomeoTonale (965) ab 05/2022Connect 10.25 Zoll oder Connect NAV 10.25 Zoll - (R1 INT ER) mit ultra-wide Tablet Monitor mit separater Head-Unit
FiatDucato3 (Serie 8) ab Modelljahr 2021,Uconnect5 R1 EXT ER mit 10 Zoll Tablet Monitor mit separater Head-Unit
FiatTipo (356) ab Modelljahr 2023Uconnect5 R1 EXT ER mit 10 Zoll Tablet Monitor mit separater Head-Unit
Fiat500, 500e ab 11/2020Uconnect5 R1 INT ER mit 10.25 Zoll ultra-wide Tablet Monitor mit separater Head-Unit
JeepCompass ab Modelljahr 2021Uconnect5 R1 EXT ER mit 10.1 Zoll Tablet Monitor mit separater Head-Unit
Achtung: Nicht kompatibel zu Jeep Compass ab Modelljahr 2021 mit Uconnect5 mit 8.4 Zoll Tablet Monitor und all-in-one Head-Unit.

Einschränkungen

CAN-Bus Kompatibilität

Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
- Nur Video
  Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator).
- Werks-Rückfahrkamera
  Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
- After-Market Frontkamera
  Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung).
  Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
- Fahrwegslinien
  Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface, können die Funktionen Fahrwegslinien nicht genutzt werden.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden
Zusätzlicher Video-Eingang: HDMI
HDMI Audio-Ausgang: 3,5mm Klinkenbuchse

Technische Daten

Betriebsspannung12V DC (9~16V)
Ruhestrom7mA
Stromaufnahme240mA
Video Eingang0.7~1V
Video Eingangs-SignalartenFBAS/AHD/HDMI
Signalnormen FBAS/AHDNTSC/PAL
Temperaturbereich-40°C bis +85°C
Abmessungen Video-Box117 x 30 x 108mm (B x H x T)
