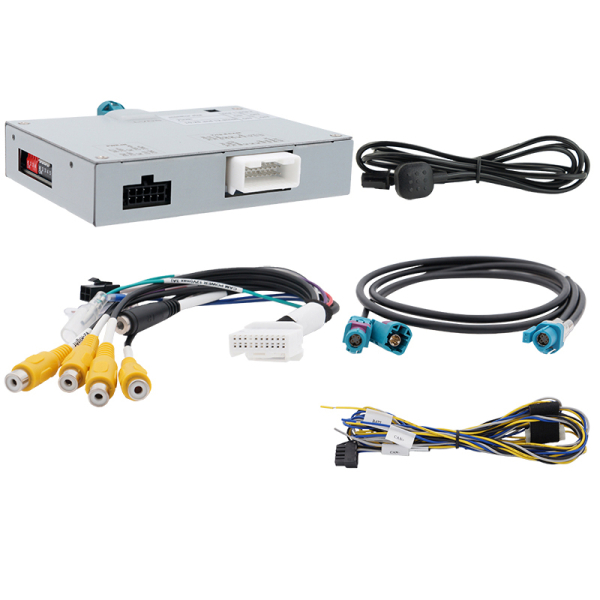

NAVLINKZ Video-Einspeiser AHD/FBAS passend für PSA NAC/RCC/IVI

NAVLINKZ Video-Einspeiser AHD/FBAS passend für PSA NAC/RCC/IVI

Artikelnummer: HDA-NAC12
Kategorie: Opel

399,00 €

inkl. 19% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
Produktsicherheit (1)

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weiteren Video-Eingängen passend für Citroen, DS, Opel und Peugeot mit NAC/RCC/IVI mit 7, 10.25 oder 12.3 Zoll Monitor

FBAS und AHD-fähig!!

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Citroen/DS C4 ab 11/2020,IVI Mid, IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit.
NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS C4 X ab 10/2022 IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit.
NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS C5 Aircross ab 10/2022, IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit.
NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS C5 X ab 02/2022,IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 10.25 Zoll oder 12.3 Zoll Touch Monitor
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS DS3 Crossback ab 12/2018IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit.
NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS DS4 ab 11/2021, IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 10.25 Zoll oder 12.3 Zoll Touch Monitor
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS DS7 Crossback 03/2017-2022, IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit.
NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Citroen/DS DS9 11/2020-2022, IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Head-Unit.
NICHT Kompatibel mit IVI (Bosch) all-in-one Head-units.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Fiat Doblo3 (K9) ab 06/2022 mit RCC (Bosch) mit 7 Zoll Monitor,
Fiat Scudo3 ab 2021 mit RCC (Bosch) mit 7 Zoll Monitor
Fiat Ulysse3 ab 03/2022 mit RCC (Bosch) mit 7 Zoll Monitor
Fiat Doblo3 Facelift ab Modelljahr 2024 mit IVI Mid, IVI High, NAC Low, NAC High or RCC von Bosch, Continental oder Harmann mit 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Silver-Box Head-Unit.
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Fiat Scudo3 Facelift ab Modelljahr 2024 mit IVI Mid, IVI High, NAC Low, NAC High or RCC von Bosch, Continental oder Harmann mit 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Silver-Box Head-Unit.
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Opel Corsa F ab 07/2019 mit Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Combo ab 2018 Crossland X ab 2017 mit Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Opel Grandland X ab 2017 mit Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Opel Mokka B ab 09/2020 mit Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Opel Vivaro C ab 03/2019 mit Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Opel Zafira Life ab 03/2019 mit Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Opel Combo E ab 11/2023 mit Connect Nav Pack, Infotainmentsystem High, Multimedia Navi Pro - IVI, NAC, RCC - mit 10.25 Zoll ultrawide Touch Monitor und separater Silver-Box Head-Unit
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Corsa F ab 07/2019 mit Connect Nav Pack, Infotainmentsystem High, Multimedia Navi Pro - IVI, NAC, RCC - mit 10.25 Zoll ultrawide Touch Monitor und separater Silver-Box Head-Unit
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Grandland ab 06/2021 mit Connect Nav Pack, Infotainmentsystem High, Multimedia Navi Pro - IVI, NAC, RCC - mit 10.25 Zoll ultrawide Touch Monitor und separater Silver-Box Head-Unit
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Mokka B ab 09/2020 mit Connect Nav Pack, Infotainmentsystem High, Multimedia Navi Pro - IVI, NAC, RCC - mit 10.25 Zoll ultrawide Touch Monitor und separater Silver-Box Head-Unit
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Opel Vivaro C ab 09/2023 mit Connect Nav Pack, Infotainmentsystem High, Multimedia Navi Pro - IVI, NAC, RCC - mit 10.25 Zoll ultrawide Touch Monitor und separater Silver-Box Head-Unit
NICHT Kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one HeadUnits.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot 208 II ab 06/2019, NAC oder RCC mit 10.25 Zoll Touch Monitor mit Bosch oder Continental Head-Unit.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot 2008 II ab 11/2019, NAC oder RCC mit 10.25 Zoll Touch Monitor mit Bosch oder Continental Head-Unit.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot 3008 II ab 05/2021, NAC oder RCC mit 10.25 Zoll Touch Monitor mit Bosch oder Continental Head-Unit.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot 508 II ab 10/2018, NAC oder RCC mit 10.25 Zoll Touch Monitor mit Bosch oder Continental Head-Unit.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot 5008 II ab 10/2020, NAC oder RCC mit 10.25 Zoll Touch Monitor mit Bosch oder Continental Head-Unit.
Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Peugeot 308 III ab 09/2021, IVI Mid oder High mit 10.25 Zoll Touch Monitor mit Harman Head-Unit Einschränkungen
Toyota ProAce II ab 09/2016 mit RCC (Bosch) mit 7 Zoll Monitor
Toyota ProAce City ab 04/2020 mit RCC (Bosch) mit 7 Zoll Monitor
Toyota ProAce Verso ab 09/2016 mit RCC (Bosch) mit 7 Zoll Monitor

CAN-Bus Kompatibilität

Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend:

Nur Video
Das Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden. (z. B. FM-Modulator)
Werks-Rückfahrkamera
Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera
Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Fahrwegslinien und PDC
Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss können die Funktionen Fahrwegslinien und optische PDC-Anzeige nicht genutzt werden.
NAC High-Version
Sollte die Doppel HSD-Buchse des Fahrzeugkabelbaums nicht in zwei einzelne HSD-Buchen trennbar sein, wird das optional erhältliche Kabel CAB-HSD-MF026 zusätzlich benötigt.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung 12V DC (9~16V)
Ruhestrom ca. 3.4mA
Stromaufnahme 250mA
Video Eingang 0.7~1V
Video Eingangs-Signalarten FBAS/AHD
Signalnormen FBAS/AHD NTSC/PAL
Temperaturbereich -40°C bis +85°C
Abmessungen Video-Box 115 x 25 x 109mm (B x H x T)
